Оптические покрытия: нанесение методом PVD, контроль и примеры

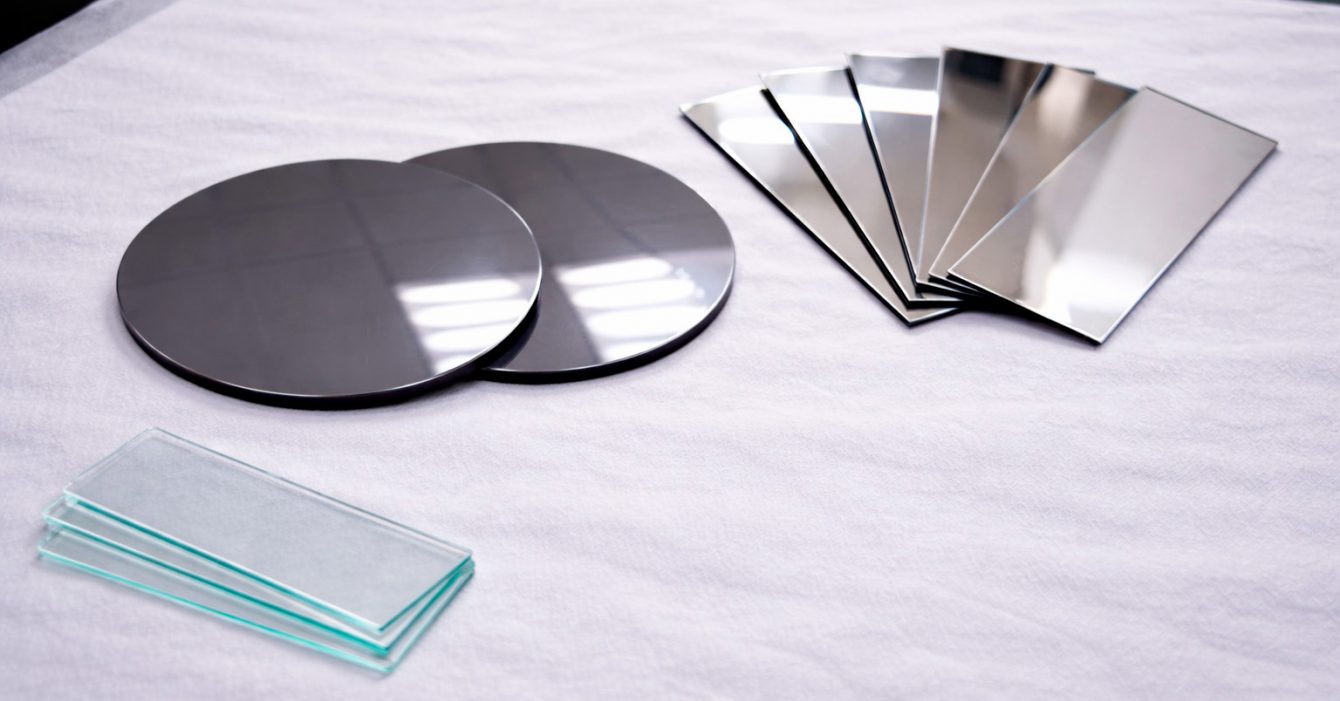

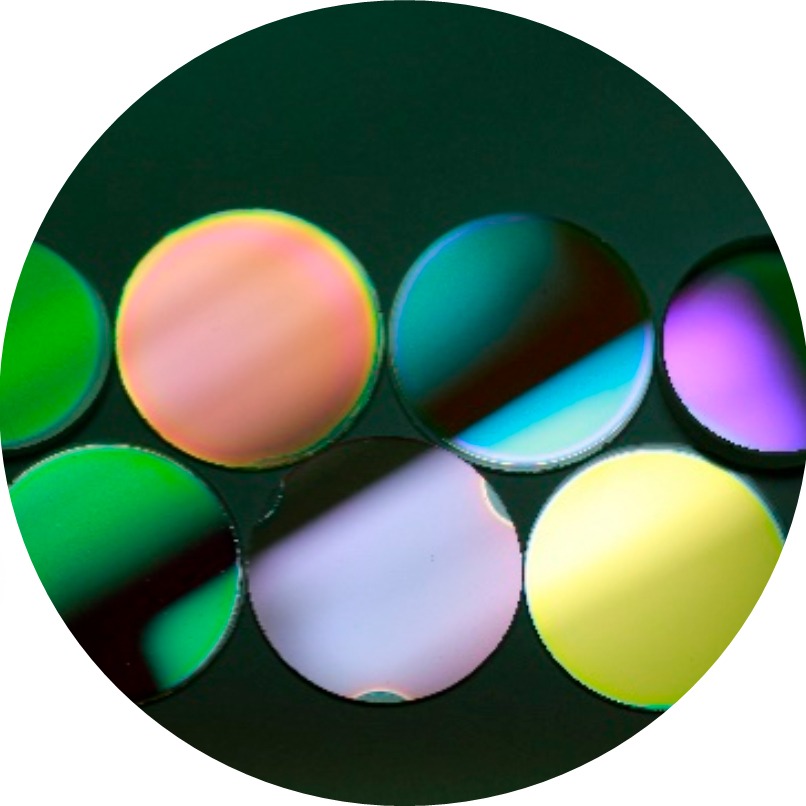

Оптические покрытия являются неотъемлемой частью современной фотоники, лазерной техники и оптического приборостроения, поскольку именно они в значительной степени определяют функциональные характеристики оптических элементов. Степени отражения и пропускания, спектральная селективность, лазерная стойкость и долговечность изделий напрямую зависят от свойств нанесённых покрытий. Без их применения невозможно создание эффективных оптических систем, работающих в широком спектральном диапазоне — от ультрафиолета до среднего инфракрасного диапазона.
Развитие лазерных технологий, медицины и систем связи постоянно повышает требования к оптическим покрытиям. Сегодня они должны обеспечивать минимальные оптические потери, высокую воспроизводимость параметров и выдерживать высокие плотности мощности излучения — особенно в лазерных системах, где малейшее нестабильное отражение снижает надежность работы.
Поскольку универсальных решений в этой сфере не существует, каждое покрытие разрабатывается индивидуально под конкретную длину волны, угол падения и тип подложки. Это превращает создание оптики в сложный технологический процесс: от проектирования многослойной структуры и подготовки поверхности до прецизионного нанесения и строгого контроля характеристик.
Оглавление
- Производство оптических покрытий
- Оборудование для исследования спектральных свойств полученных покрытий
- Характерные параметры оптических покрытий
- Просветляющие покрытия
- Диэлектрические зеркала
- Компоненты для генерации и контроля лазерного излучения
- Интерференционные фильтры
- Нанесение оптических покрытий с «АкадемВак»
Производство оптических покрытий

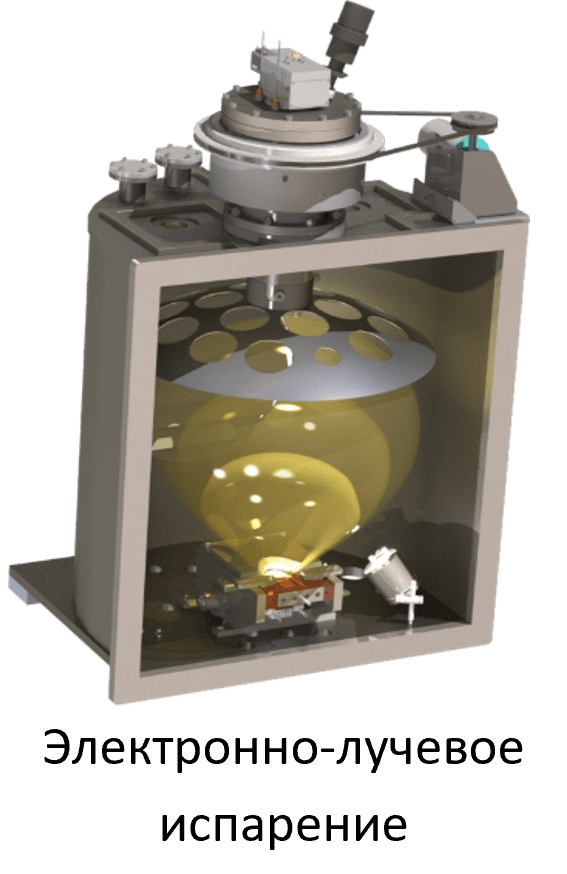

Одним из наиболее распространённых методов нанесения оптических покрытий является электронно-лучевое испарение. В основе метода лежит нагрев испаряемого материала до температуры плавления и последующее осаждение его паров на поверхность подложки в вакууме. Для разогрева используется электронный пучок мощностью до нескольких киловатт, что позволяет работать с широким спектром материалов.
Для улучшения свойств формируемых плёнок применяется ионное ассистирование. Одновременное воздействие ионного источника (например, типа end-Hall) увеличивает плотность покрытия, улучшает адгезию к подложке и снижает пористость слоёв. Это особенно важно при производстве покрытий для лазерных применений и инфракрасного диапазона.
Такая комбинация методов позволяет получать стабильные и воспроизводимые покрытия в широком спектральном диапазоне.
Оборудование для исследования спектральных свойств полученных покрытий
Контроль характеристик покрытий осуществляется с использованием спектрометрического оборудования.
Ближний инфракрасный диапазон, видимый свет и ультрафиолетовая область

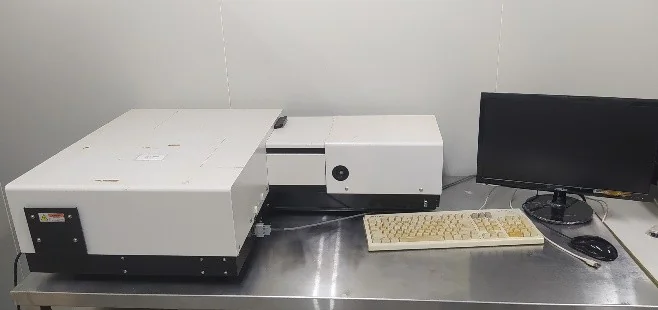

Для ультрафиолетового, видимого и ближнего инфракрасного диапазонов применяется спектрометр SHIMADZU UV-3101PC, работающий в диапазоне длин волн от 190 до 3200 нм. Высокое спектральное разрешение и точность измерений позволяют проводить прецизионный контроль отражения и пропускания, в том числе при производстве просветляющих покрытий.
Средний инфракрасный диапазон
Для среднего инфракрасного диапазона используется спектрометр Buck M530, предназначенный для измерений в диапазоне от 2,5 до 16 мкм.
Этот прибор незаменим при разработке покрытий для кремниевых и германиевых оптических компонентов.
Подготовка подложек
Качество оптического покрытия во многом определяется состоянием поверхности подложки. Производство выполняется в чистых помещениях с классами чистоты 1000 и 10000, что позволяет минимизировать влияние пылевых частиц.

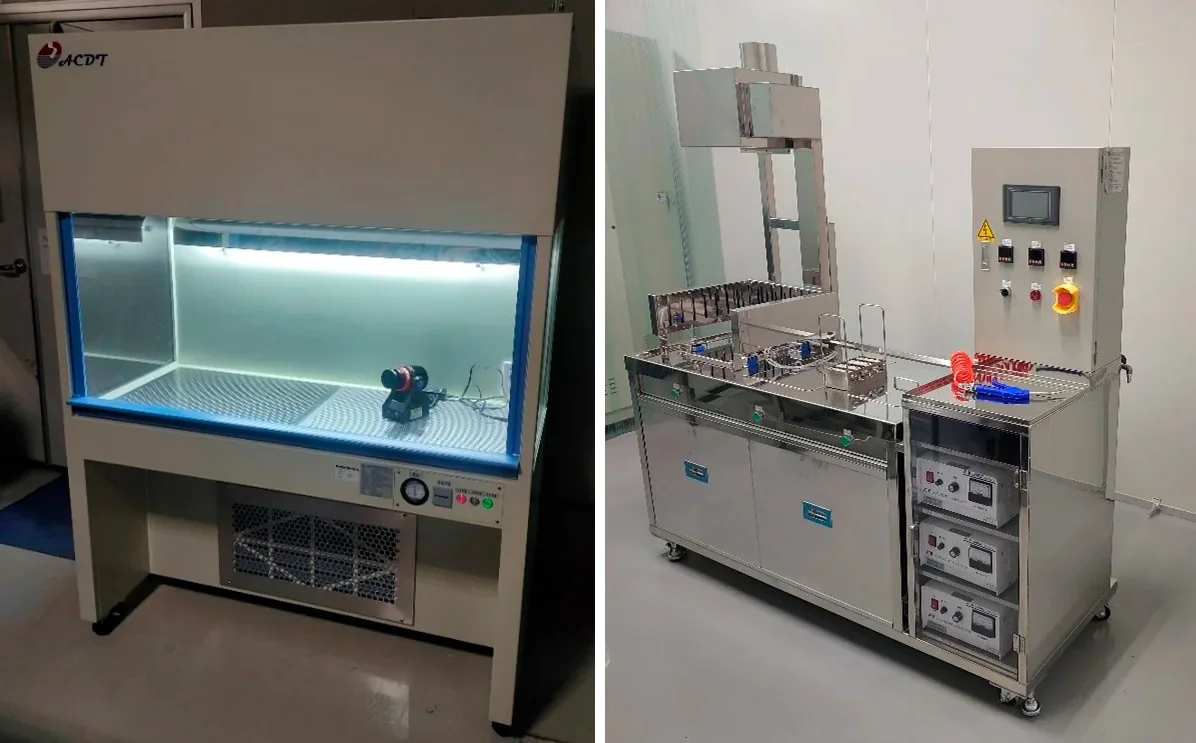

Подготовка подложек включает ручную очистку в вытяжных шкафах с HEPA-фильтрацией, а также полуавтоматическую очистку в ультразвуковых установках. Контроль температуры и режимов очистки позволяет подобрать оптимальные параметры для различных материалов и обеспечить стабильное качество поверхности перед нанесением покрытия.
Характерные параметры оптических покрытий
| Диапазон длин волн | Длина волны, нм | Пропускание для просветляющих покрытий | Отражение для диэлектрических зеркал | Материалы подложки |
|---|---|---|---|---|
| УФ | 190–380 | >98% | >99% | Плавленый кварц, сапфировое стекло |
| Видимый свет | 380–750 | >99,5% | >99,9% | Плавленый кварц, стекло BK7 и др. |
| Ближний ИК | 750–2000 | >99,5% | >99,9% | Стекло BK7, кремний, различные оптические кристаллы и др. |
| Средний ИК | 2000–6000 | >98% | >99% | Кремний, YAG и др. |

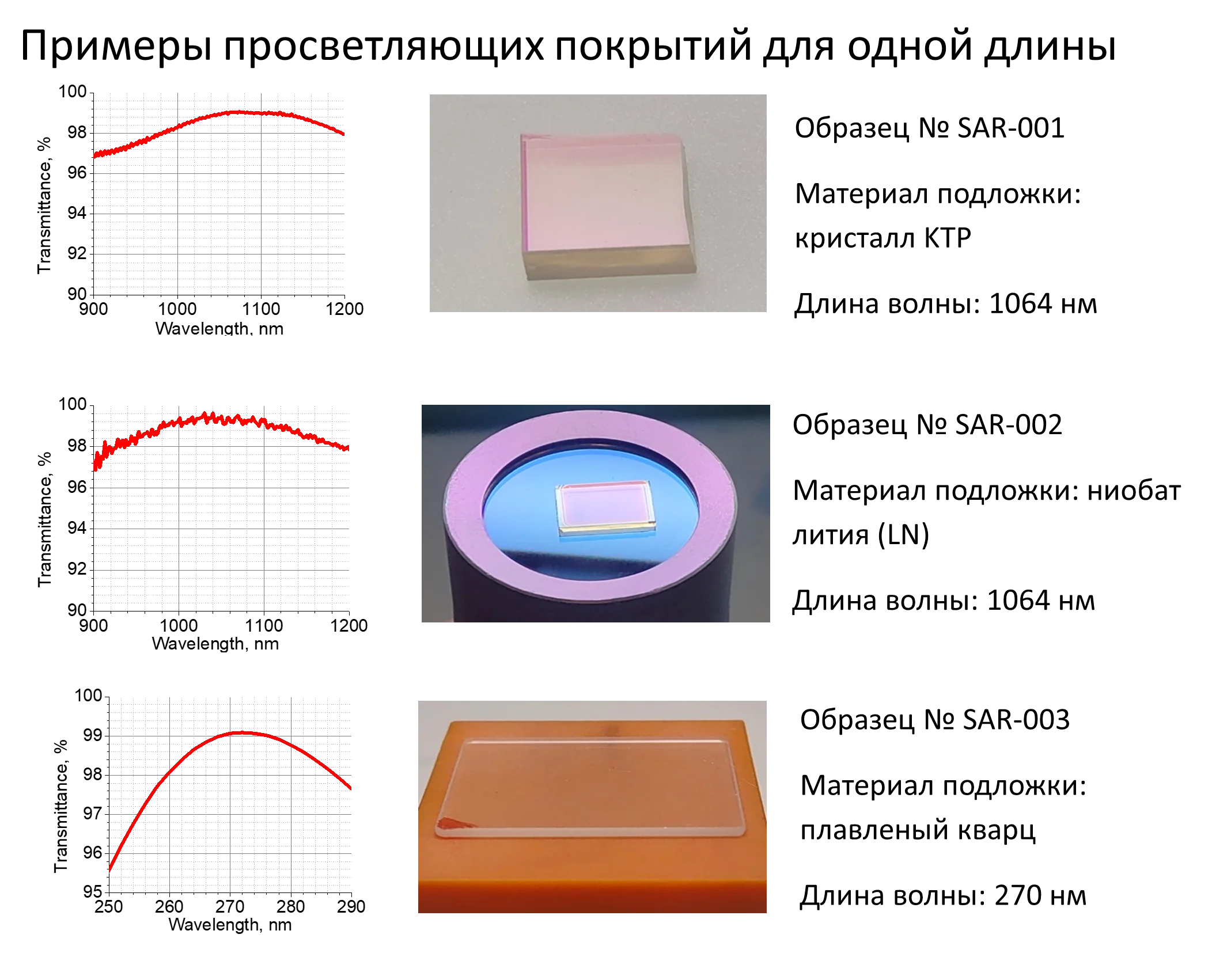

Просветляющие покрытия

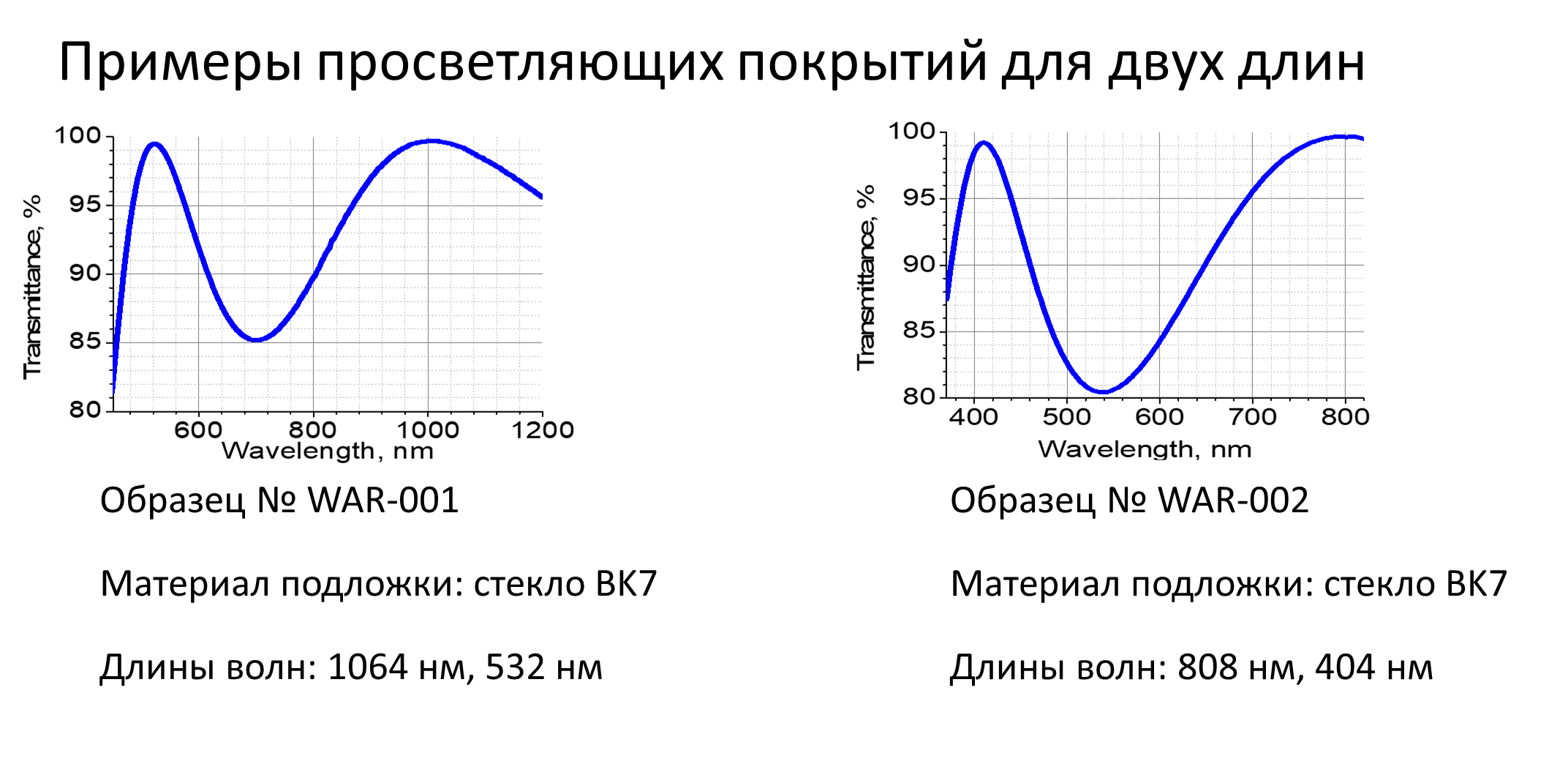

Просветляющие покрытия предназначены для снижения отражения на границе «воздух – подложка». В диапазоне длин волн от 360 до 1500 нм уровень отражения может быть снижен до значений менее 0,5 %.
Такие покрытия применяются на подложках из плавленого кварца, стекла BK7, нелинейных оптических кристаллов (LN, KTP), а также на элементах для управления поляризацией. Возможна реализация покрытий для одной длины волны, двухволновых (тип W), трёхволновых и широкополосных решений. Просветляющие покрытия широко используются в оптических системах, лазерах, измерительной и медицинской технике.

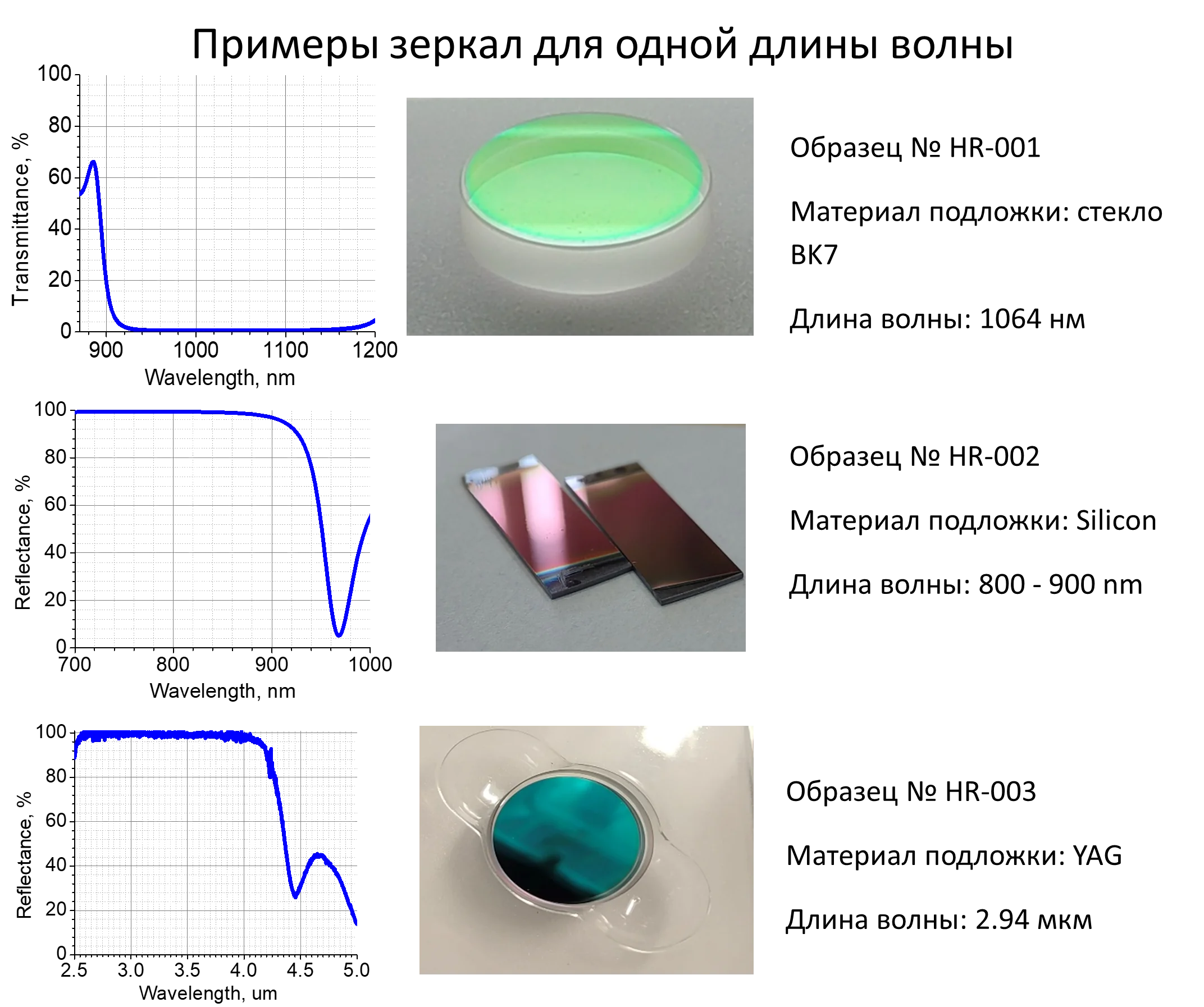

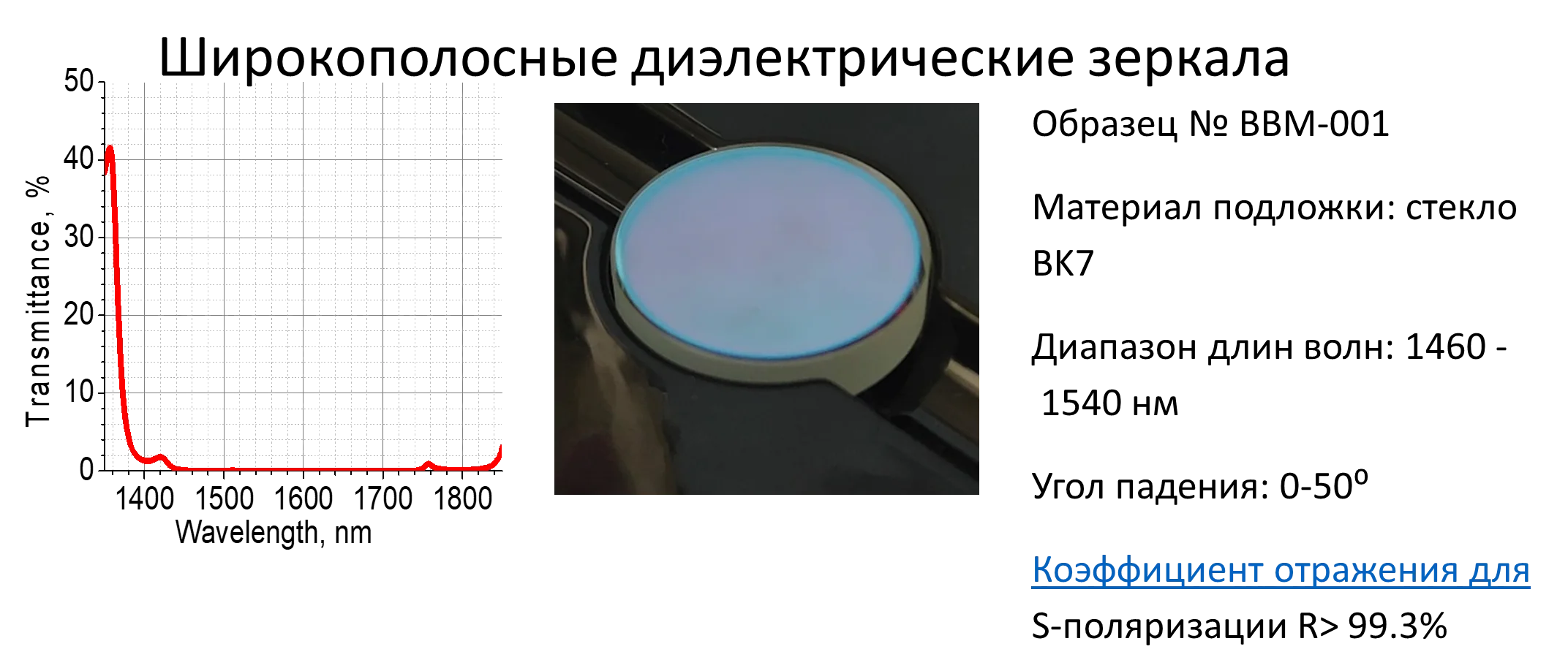

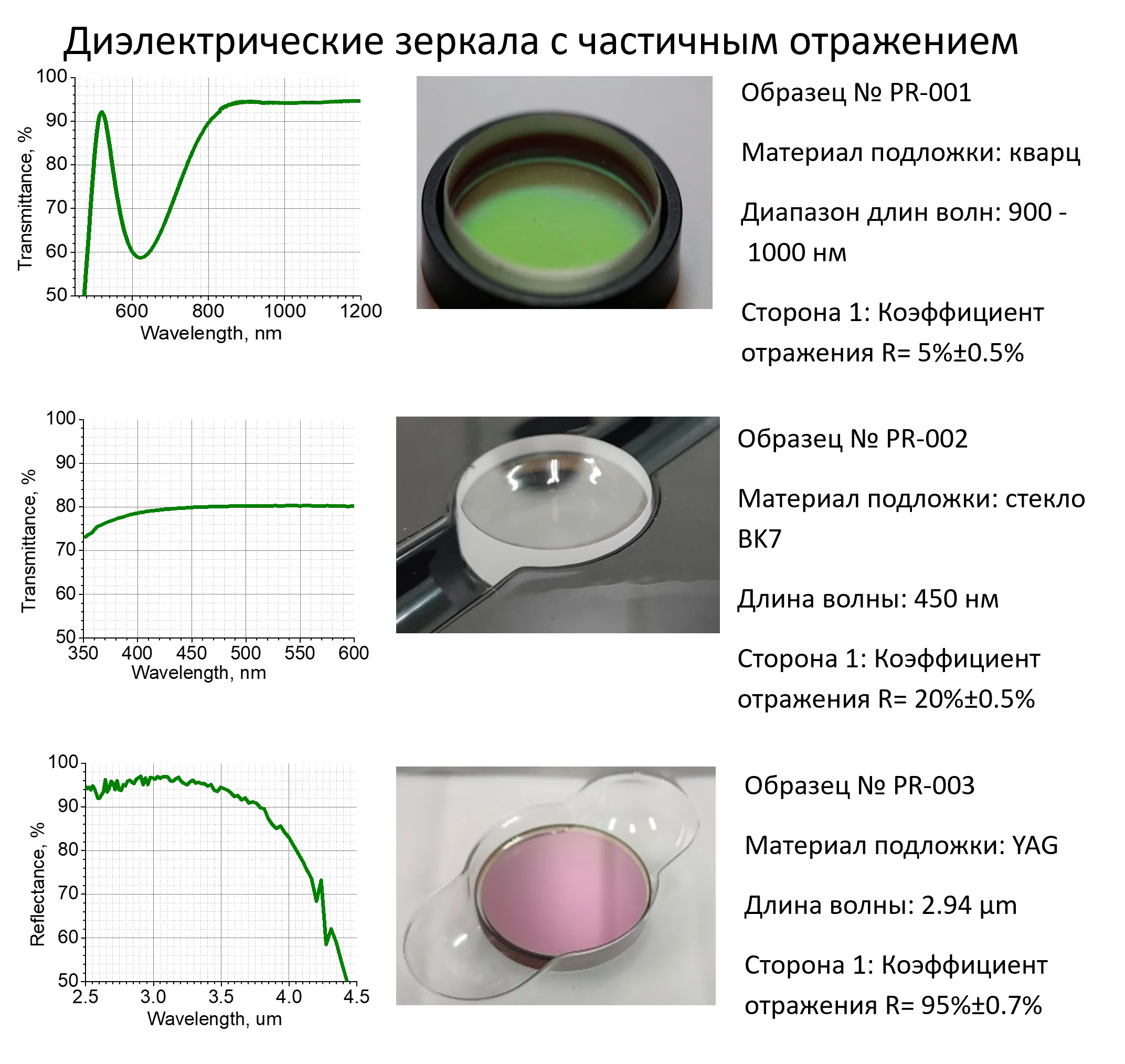

Диэлектрические зеркала

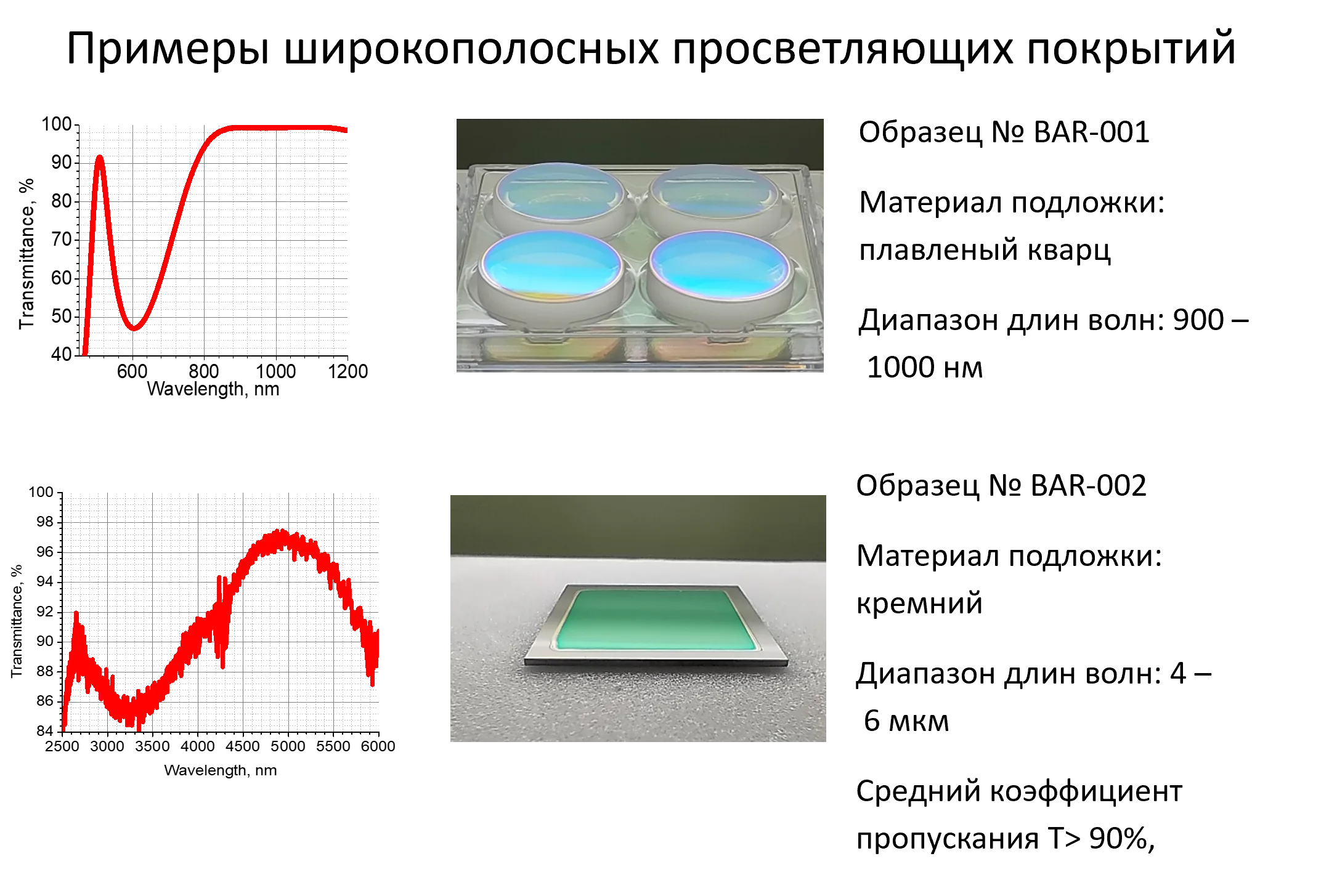

Диэлектрические зеркала представляют собой многослойные структуры, обеспечивающие высокий коэффициент отражения в заданном спектральном диапазоне. Длина волны может быть выбрана в интервале от 260 до 4000 нм.
Покрытия наносятся на различные подложки: BK7, плавленый кварц, кремний и другие материалы. Помимо зеркал с максимальным отражением, возможно проектирование покрытий с заданным уровнем частичного отражения, что особенно важно для лазерных резонаторов и делителей мощности.

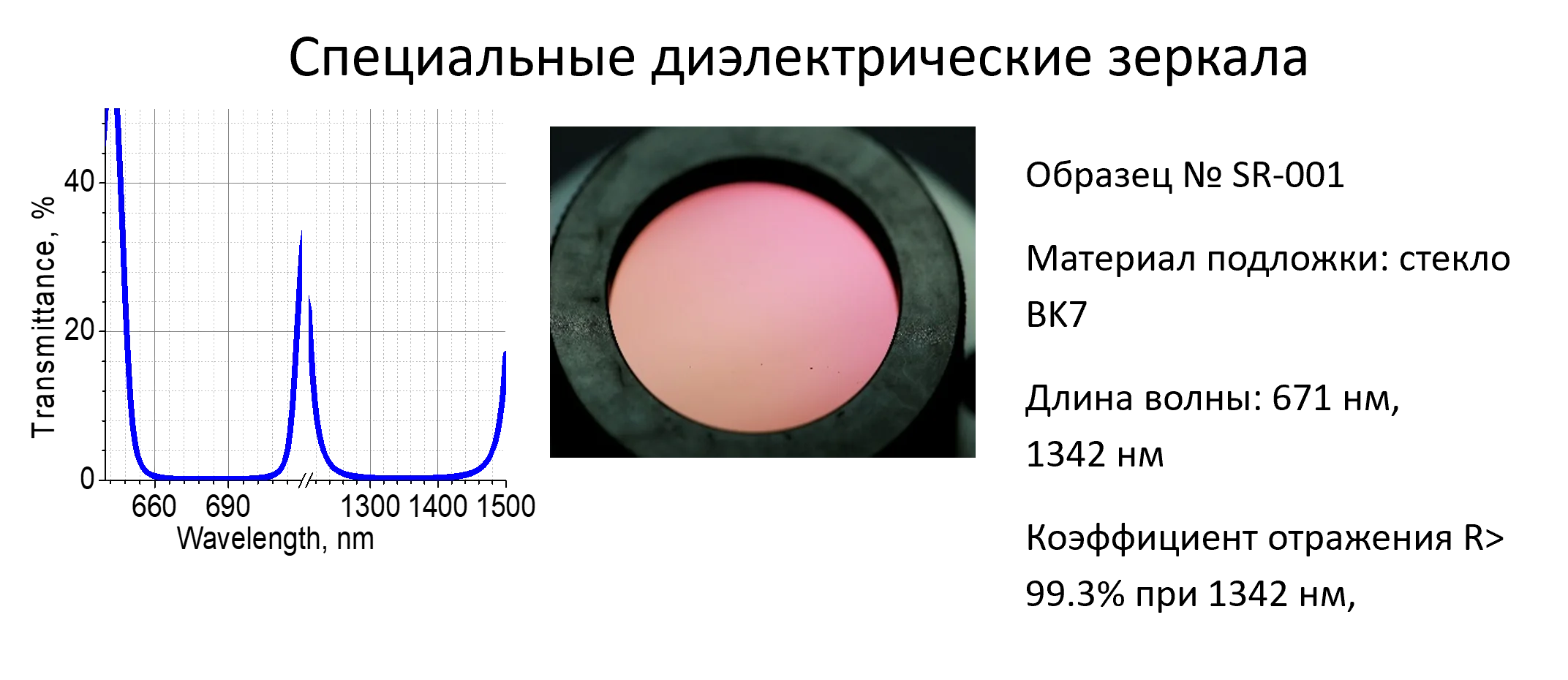

Компоненты для генерации и контроля лазерного излучения
Оптические покрытия играют ключевую роль в работе лазерных систем. Они применяются в оптических параметрических генераторах, твёрдотельных, газовых, диодных и волоконных лазерах.

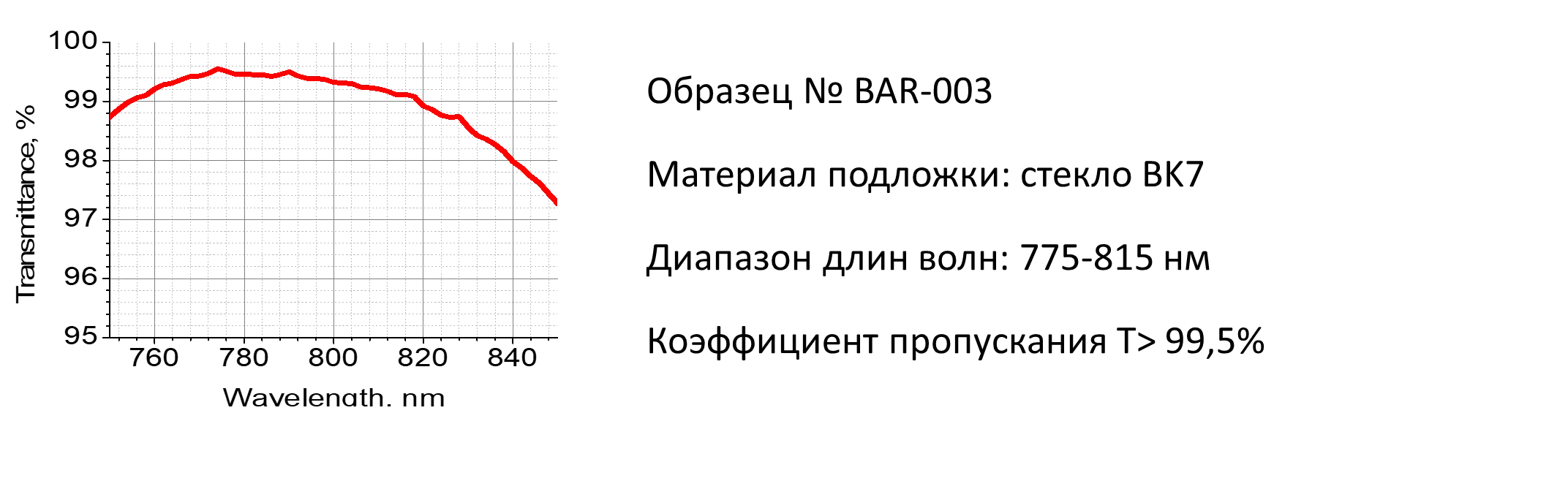

Возможно изготовление линз, окон, зеркал, выходных зеркал резонаторов и других компонентов с покрытиями, рассчитанными на конкретную длину волны и угол падения излучения. Покрытия могут наноситься непосредственно на поверхность оптических кристаллов. Например, для кристаллов Nd:YAG возможно получение просветляющих покрытий с высокой лазерной прочностью (LIDT более 37 Дж/см²).

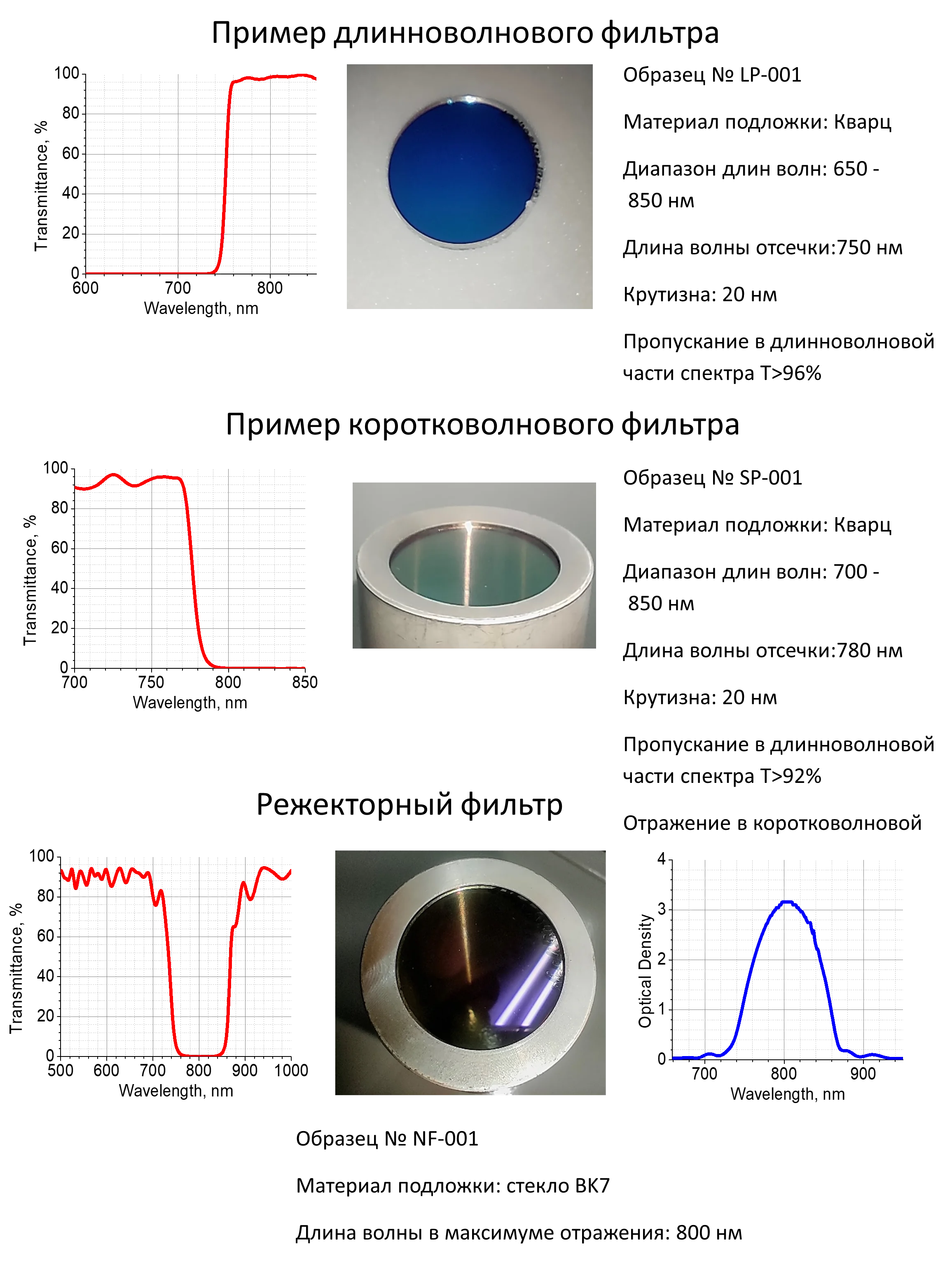

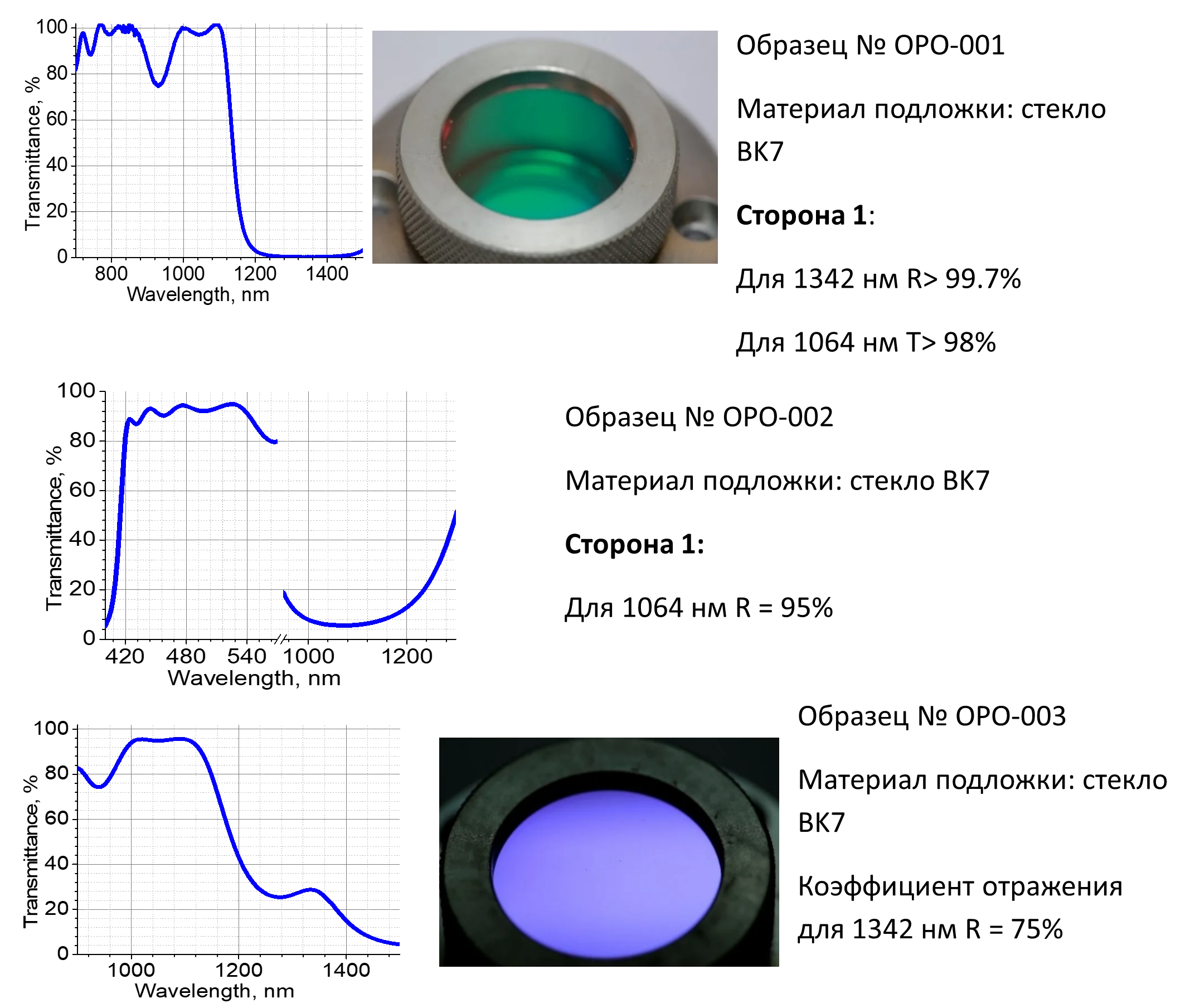

Интерференционные фильтры

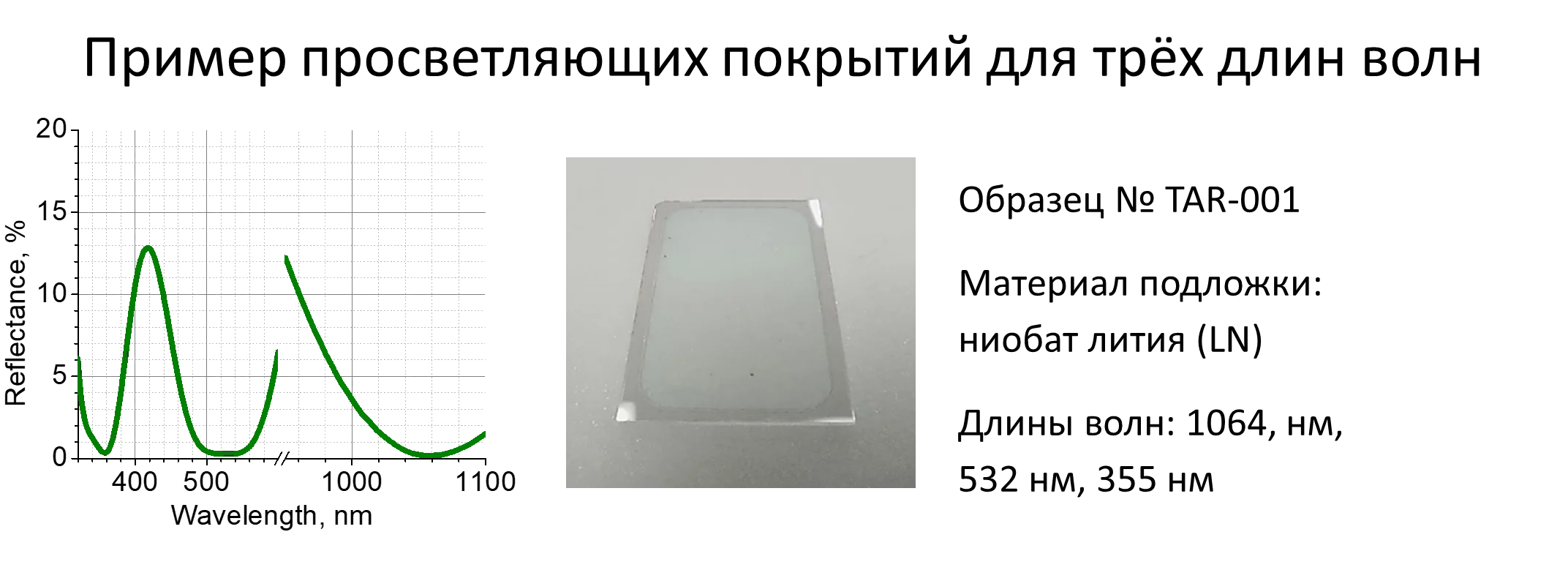

Интерференционные фильтры представляют собой многослойные оптические структуры, избирательно пропускающие или отражающие заданные участки спектра. Они широко применяются в спектроскопии, системах визуализации, лазерной технике и оптоэлектронных приборах.
Фильтры могут проектироваться под конкретные длины волн, полосы пропускания и углы падения, что делает их универсальным инструментом для решения широкого круга оптических задач.
Нанесение оптических покрытий с «АкадемВак»
Компания «АкдемВак» имеет значительный опыт в разработке и изготовлении вакуумных установок, которые проектируются с учётом конкретных технологических задач — от нанесения просветляющих и отражающих покрытий до формирования покрытий для управления лазерным излучением и спектральной селекции. Комплексный инженерный подход, основанный на точном контроле технологических параметров и прецизионных измерениях, позволяет обеспечивать стабильное качество и высокую воспроизводимость оптических покрытий.
Широкий модельный ряд и разнообразная компоновка позволяют подобрать решение, максимально адаптированное под задачу клиента.
- Высокопроизводительные вакуумные установки серии ACADEMVAC-PRO позволяет наносить оптические покрытия методом электронно-лучевого испарения с применением метода ионного ассистирования (IAD). Обеспечивает прецизионное осаждение тонких пленок: оптический контроль толщины плёнки, кварцевые микровесы для измерения скорости роста плёнки в сочетании с системой автоматизации. Предназначены для серийного производства.
- Универсальные вакуумные установки напыления серии ACADEMVAC-Uni: установки среднего размера, максимально гибкая платформа для кастомизации. Обеспечивают гибкость в выборе методов получения тонкоплёночных покрытий (включая электронно-лучевые испарители), средств откачки, контроля за процессами, аналитики, содержат возможности для дооснащения в будущем. Хорошо подходят для мелкосерийного производства, для выполнения широкого спектра задач.
- Сверхвысоковакуумные установки напыления серии ACADEMVAC-UHV: специализированные вакуумные установки, разработанные с целью обеспечить повышенные требования к чистоте процессов в сверхвысоковакуумных перспективных применениях.
Компания «АкадемВак» предлагает комплексные решения, включая разработку индивидуальной конфигурации, подбор вакуумных компонентов и интеграцию системы управления. Свяжитесь с нами, чтобы получить технико-коммерческое предложение и рекомендации по выбору установки ЭЛИ под ваши задачи.
